FSW50-1000 智能型万能式断路器
● 产品介绍
适用范围
FSW50-1000智能型万能式断路器(以下简称断路器),适用于交流50Hz，额定电压400V、690V，额定电流200~1000A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害。在正常条件下可作线路的不频繁转换之用,也可作为电动机的不频繁起动及保护之用。该断路器具有多种智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。断路器具有隔离功能，
符号表示为“
”。断路器的技术性能符合GB14048.2《低压开关设备和控制设备 第2部分：断路器》。IEC60947-2《低压开关设备及控制设备 第2部分：断路器》等标准。

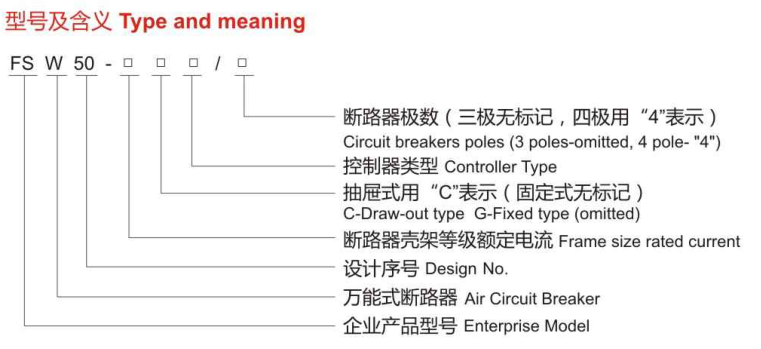

分类
按使用类别分：A类（非选择型） B类（选择型）
安装方式：固定式 抽屉式
传动方式：电动机传动 手动
极数：三极 四极
脱扣器种类：智能型控制器 分励脱扣器 欠电压瞬时（或延时）脱扣器
智能型控制器分类（标准配置为M型智能型控制器）
a) FSW50系列智能控制器采用编码开关、拨动开关的整定方式。按其保护特性可分为2L2、2L3、2L4三种基本类型外，还具有按钮整定方式 及数码管显示的M型智能型控制器及液晶显示的H型智能按制器。
b) 2L2(基本保护）：过载长延时+短路瞬时；2L3(选择性保护）: 过载长延时+短路短延时（定时限）+短路瞬时；2L4(选择性保护+接地保护）: 过载长延时+短路短延时（定时限）+短路瞬时+接地保护（电流矢量和方式）。
c) M型智能控制器：采用按钮整定方式调整各种保护参数, 数码管显示方式显示各种数据，保护功能多样化。
智能型控制器性能
a) 具有过载长延时（反延时）、短路短延时（定时限）、短路瞬动、单相接地等保护功能，可由用户自行设定，组成所需的保护特性；
b) 单相接地保护性能：根据三相电流和中性极电流矢量和进行保护；
c) 显示功能：负载电流光柱、MCU运行监视；
d) 报警功能：过载预报警；
e) 自检功能：过热保护，微机自诊断、A/D转换自检、E2PROM自检；
f) 试验功能：校验控制器的动作特性；
g) 故障记忆功能：检查线路或设备的发热程度，检查故障电流、延时时间及故障状态；
h) MCR和越限跳闸功能：断路器主回路中存在故障电流时，断路器在合闸瞬间，只要主电路有故障电流且大于短延时整定值时，断路器应瞬时动作。2L2无此功能；
i) 整定功能：利用编码开关、拨动开关或按钮的方式进行电流、时间整定；
j) 触点输出功能：断路器具有四组触点输出：过载报警、接地报警、自诊断报警、OCR故障脱扣报警。
正常工作条作
周围空气温度：上限不超过+40℃；下限不低于-5℃；24h的平均值不超过+35℃；
注：1、下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明；2、上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。
海拔：安装地点海拔不超过2000m。
大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
污染等级：3级
安装类别：断路器主电路的安装类别为Ⅳ类，辅助电路的安装类别除了欠电压脱扣器线圈、电源变压器初级线圈与断路器的主电路相同外，其余均为Ⅲ类。
使用类别：B类
安装条件：断路器应按安装使用说明书的安装要求进行安装。断路器的垂直倾斜度不超过5°。
