DW15 万能式断路器
● 产品介绍
适用范围
DW15系列万能式断路器(以下简称断路器)及DWX15系列万能式限流断路(以下简称断路器)的额定电流100A至4000A(限流断路器至630A)，额定电压交流50Hz、380V至660V(Inm≥1600A仅380V等级)。该断路器主要在配电网络中用来分配电能，保护线路及电源设备的过载、欠电压和短路。DW15-630也能在交流50Hz、380V电网中用来保护电动机的过载、欠电压和短路，上述断路器除固定式结构外，还具有抽屉式结构。DW15-630及限流断路器在正常条件下可作为电动机的不频繁起动之用。限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。
产品符合IEC60947-2、GB14048.2及JB8590.1标准。

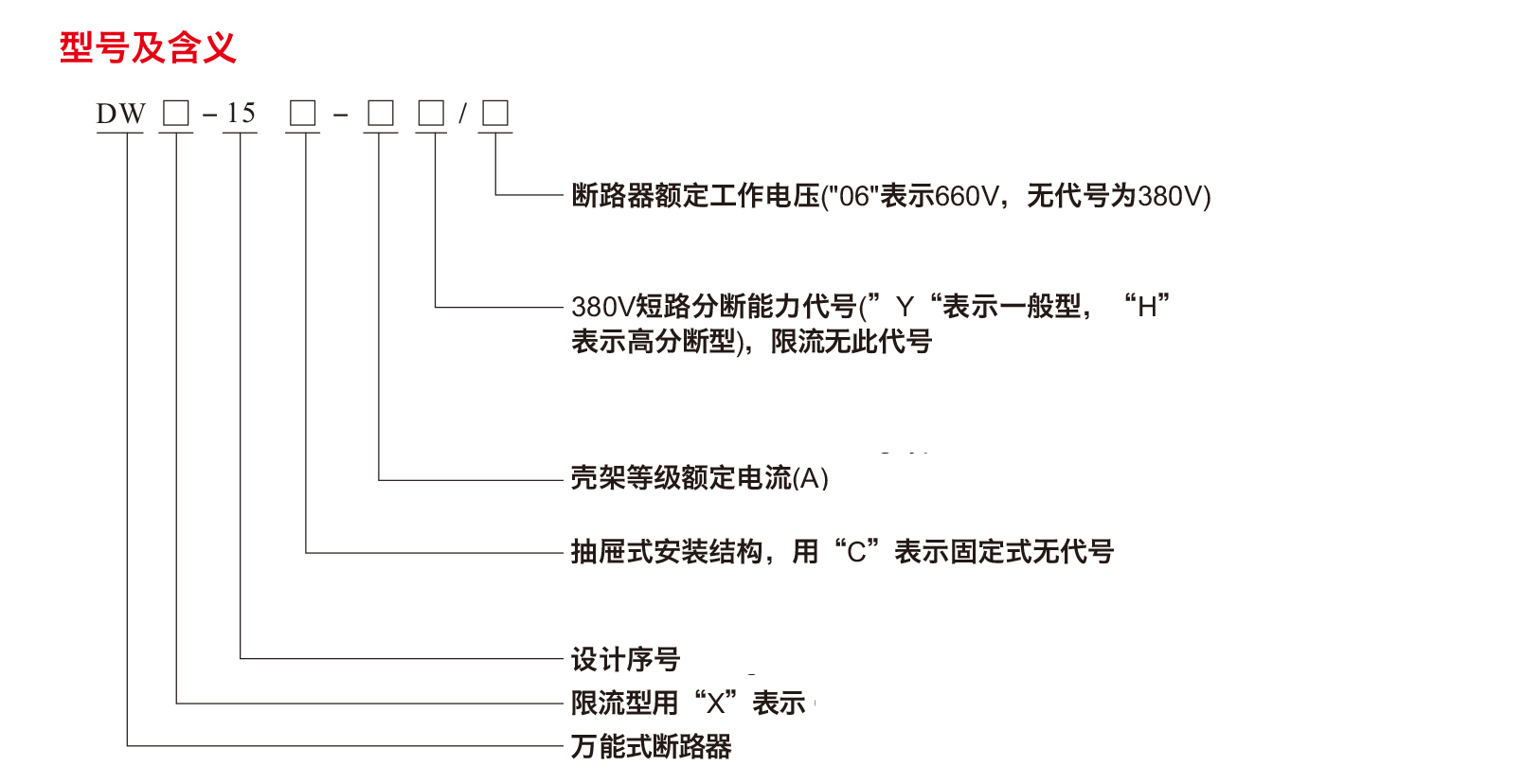

正常工作条作和安装条件
周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
海拔高度：不超过2000m；
大气条件：在+40℃时空气相对湿度不超过50%；在较低温度下可以有较高的相对湿度，最湿月的
月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在
产品上的凝露；
污染等级：3级；
安装类别：3级；
安装条件：安装面与垂直面倾斜度不大于±5° 。
冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
特点
DW15-200、400、630断路器为立体布置形式, 触头系统、瞬时过电流脱扣器左右侧板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。
DW15-1000、1600、2500、4000断路器为立体面置形式, 由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方，欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相连，以减少断路器的脱扣力。辅助触头供用户联接二次回路用，面板上有显示断路器工作位置的指示牌“│”“○”和“贮能”指示，还有供合闸及分闸用的按钮“│”“○”(均按下)。DW15-1000、1600断路器附有正面手动操作手柄；DW15-2500、4000附有检修用的手动操作手柄(均可卸下)。
